Description

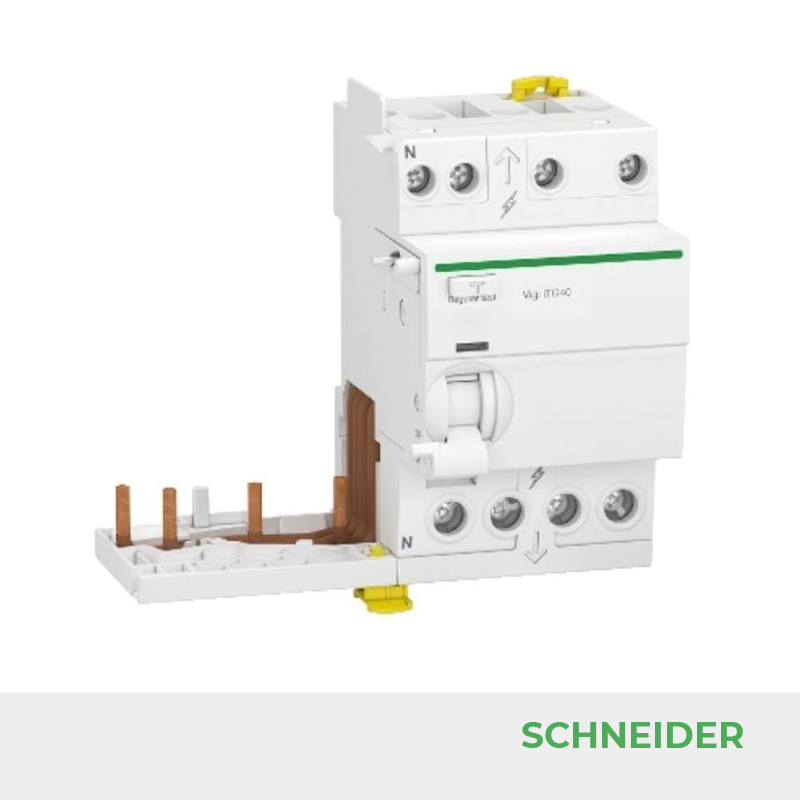

Acti9 iTG40 – A9Y13725 – SCHNEIDER – module différentiel Vigi – tête de groupe iTG40 – 3P+N 25A 300mA type AC
Le module différentiel Vigi – 3P+N 25A 300mA type AC Acti9 iTG40 assure la protection contre les déclenchements intempestifs dus aux surtensions passagères.
| Gamme | Acti9 |
|---|---|
| Type de produit ou équipement | Blocs différentiels Vigi |
| Nom de l’appareil | Vigi iTG40 |
| Compatibilité de gamme | Acti9 Acti9 iDT40 |
| Description des pôles | 3P + N |
| Position du pôle neutre | Gauche |
| In courant assigné d’emploi | 25 A |
| Type de réseau | CA |
| Sensibilité du différentiel | 300 mA |
| Temporisation | Instantané |
| Type | Type AC |
| Certifications du produit | CE |
| Labels qualité | NF |
| Position de l’appareillage dans l’installation | Groupe d’arrivées |
|---|---|
| Fréquence du réseau | 50 Hz |
| [Ue] tension assignée d’emploi | 400 V CA 50 Hz |
| Technologie différentiel | Indépendant de la tension |
| [Ui] tension d’isolement | 440 V CA 50/60 Hz se conformer à EN/CEI 61009-2-1 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à EN/CEI 61009-2-1 |
| Indication de tension | Signalisation de défaut |
| Mode d’installation | Encliquetable |
| Support de montage | Rail DIN |
| Connexion électrique sur disjoncteur | Par vis |
| Pas de 9 mm | 6 |
| Hauteur | 91 mm |
| Largeur | 108 mm |
| Profondeur | 74 mm |
| Couleur | Blanc |
| Endurance mécanique | 20000 cycle |
| Durée de vie électrique | 10000 cycle |
| Mode de raccordement | Borne du type à cage haut1…16 mm² rigide Borne du type à cage haut1…10 mm² souple |
| Longueur de dénudage des fils | 14 mm pour haut connexion |
| Couple de serrage | 2 N.m haut |
| Normes | EN/CEI 61009-2-1 |
|---|---|
| Degré de protection IP | IP20 se conformer à CEI 60529 IP40 (boîtier modulaire) se conformer à CEI 60529 |
| Degré de pollution | 3 se conformer à EN/CEI 61009-2-1 |
