Description
Gamme : Resi9

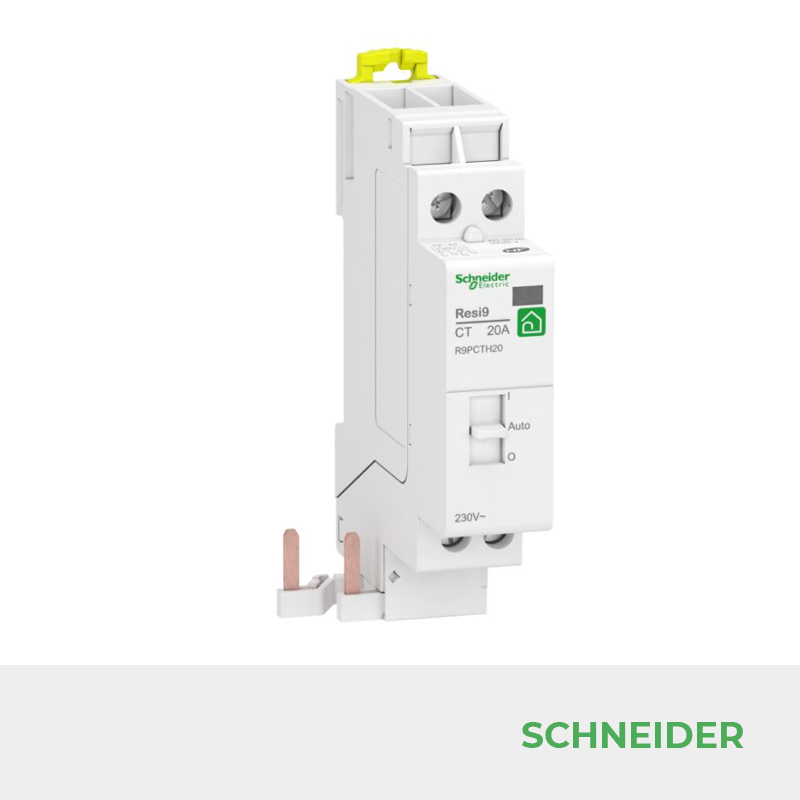

Nom du produit : Resi9 XP CT
Type de produit ou équipement : Contacteur
Application : Circuit de commande
Description des pôles : 1P + N
composition des pôles : 2F
Contacts auxiliaires : Sans
Normes : EN 61095
Certifications du produit : NF
In courant assigné d’emploi : 20 A
Type de réseau : CA
Fréquence du réseau : 50/60 Hz
[Ue] tension assignée d’emploi : 250 V CA 50 Hz
[Ui] tension d’isolement : 500 V CA
[Uimp] tension assignée de tenue aux chocs : 2,5 kV
Type de commande : Commande manuelle et à distance
type de signal de commande : Maintenu
fréquence de commutation : 100 commutations/jour
tension circuit de commande : 230 V CA 50/60 Hz
consommation moyenne au maintien en VA : 3,8 VA
Puissance d’appel en VA : 15 VA
Mode d’installation : Encliquetable
Support de montage : Rail DIN
Pas de 9 mm : 2
Dimensions (mm) : Haut. 86,5 Larg. 33.5 Prof. 68
Couleur : White (RAL 9003)
Endurance électrique : 100000 cycles 230 V AC 50 Hz conforming to EN 61095
mode de raccordement :
Power circuit: tunnel type terminals, bottom for 1 flexible wire(s) 4 mm²
Power circuit: tunnel type terminals, bottom for 2 flexible wire(s) 1.5 mm²
Power circuit: tunnel type terminals, bottom for 2 flexible with ferrule wire(s) 1.5 mm²
Power circuit: tunnel type terminals, bottom for 2 rigid wire(s) 1.5 mm²
Control circuit: tunnel type terminals, top for 2 flexible wire(s) 0.5…1.5 mm²
Control circuit: tunnel type terminals, top for 2 flexible with ferrule wire(s) 0.5…1.5 mm²
Control circuit: tunnel type terminals, top for 2 rigid wire(s) 0.5…1.5 mm²
| Marque : | SCHNEIDER |
| Gamme : | Resi9 |
| Référence : | R9PCTH20 |
| Type de contact : | 2NO |
| Tension du courant de commande | 230 V~ |
| Nombre de modules : | 1 |
